“Decontamination Lock” 장비는 시설 내부로 반입해야 하는 전자기기처럼 열에 취약한 장비들을 검증된 방식으로 완벽하게 멸균할 수 있는 솔루션입니다. 단방향 도어 또는 양방향 패스쓰루(Pass-Through) 버전으로 제공되며, 두 버전 모두 전체 유리 도어나 유리창이 달린 스테인리스 스틸 도어 중 선택할 수 있습니다.
각 출입문에는 일체형 공기 주입식 가스켓(Inflatable gaskets)이 장착되어 있어, 멸균 사이클이 작동할 때 뿐만 아니라 무균(SPF) 장벽 시설 내에서 챔버의 완벽한 밀폐 상태를 유지해 줍니다. 멸균 공정을 수행하기 위해 장비 내부에 과산화수소 증기(VHP) 발생기를 내장하거나, 외부 발생기와 연결하여 사용할 수 있습니다.
외부 발생기는 다양한 제조사 제품과 호환되므로, 사용자는 시설의 특정 요구 사항에 가장 적합한 방식을 자유롭게 선택할 수 있습니다. 또한 과산화수소(H2O2) 대안으로 이산화염소(Chlorine dioxide) 발생기를 연결하는 것도 가능합니다. 표면 멸균에 사용되는 과산화수소(H2O2)는 챔버 내부에 증기 형태로 분사하며, 증기 상태의 살균제는 전용 환기 시스템 덕분에 가장 깊숙하고 숨겨진 틈새까지 균일하게 퍼져나갑니다. 이러한 증발/응축 원리는 반입 물품의 표면에 과산화수소를 집중시켜 수용력이 크고 탁월한 멸균 효율을 보장한다는 장점이 있습니다.
이와 같은 저온 처리 공정을 통해 멸균 수준은 최고 등급인 10⁻⁶ 수준의 멸균 보증도(SAL)에 도달하게 됩니다.공정 전체를 완벽하게 제어할 수 있도록, 본 장비는 사용자가 조작하기 쉬운 컬러 터치스크린 HMI가 포함된 PLC 디지털 컨트롤러로 구동됩니다.

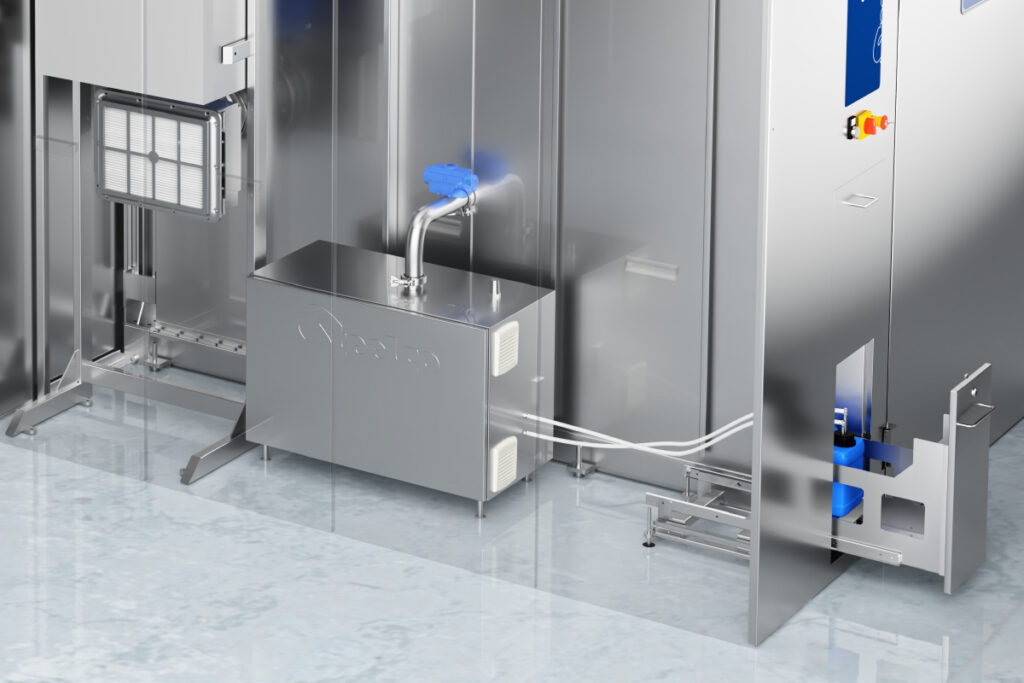

D-PRO - On-board hydrogen peroxide generatorD-PRO는 메인 장비의 기계실(Technical area) 내부에 완전히 매립되도록 제작된 과산화수소 주입 및 증기 발생 시스템으로, 메인 장비와 동일한 자동화 제어 시스템(PLC 및 HMI)를 통해 사용하실 수 있습니다. 액체 상태의 과산화수소는 열처리를 통해 가스(증기) 상태로 변하고, 미세 응축 과정을 거쳐 여과된 공기와 혼합된 후 챔버 내부로 분사되고 과산화수소 용기(Canister)의 무게를 정밀하게 측정하는 로드셀(Load cell)이 기계실 내부에 기본 탑재되며, 진입(로딩) 측에서 쉽게 접근할 수 있도록 전면 패널의 전용 서랍 안에 매립할 수도 있습니다. |

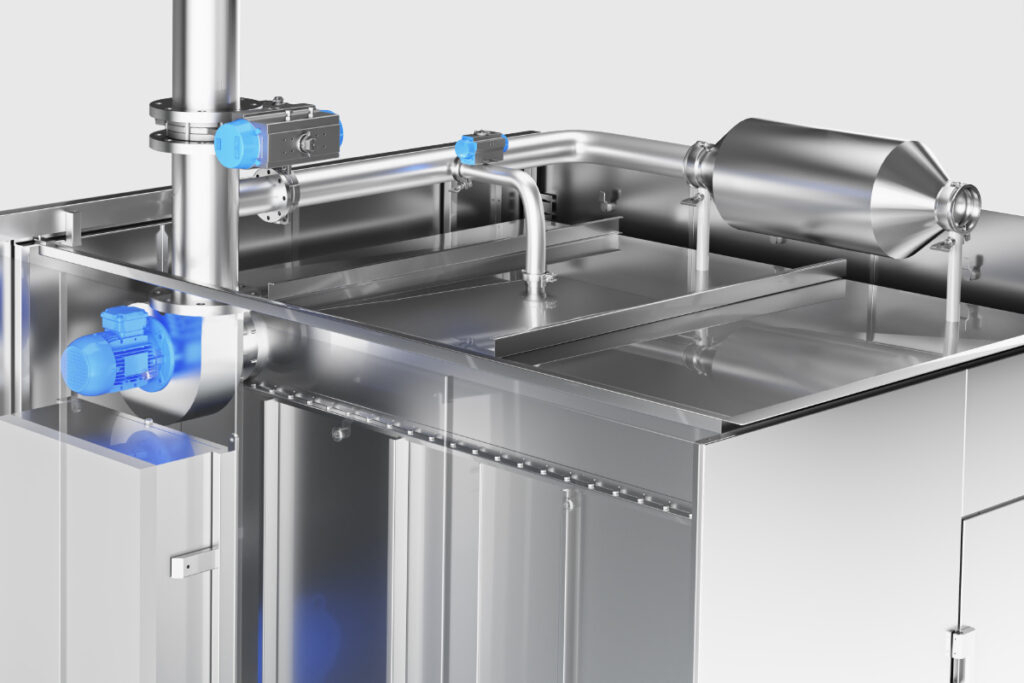

Fast and safe aeration phase생물학적 멸균 공정이 끝나면, 과산화수소(H2O2) 농도를 허용 기준치 이하로 낮추기 위해 챔버, 배관, 내장형 발생기 내부로 필터를 거친 깨끗한 외부 공기(MPPS 효율 ≥ 99.995%의 H14 등급 HEPA 필터 사용)를 불어넣는 고속 통기(Aeration) 단계를 수행합니다. 당사는 다음과 같은 두 가지 방식의 고속 통기 시스템을 개발했습니다. 1. 중앙 집중식 공조(HVAC) 시스템을 이용한 통기 (기본 사양) 2. 살균제를 무해하게 분해하는 인라인 촉매(Catalyzer)를 이용한 통기 (옵션 사양) 두 방식 모두 문 가스켓의 압력이 빠지고 언로딩(하차) 측 도어가 열리기 전에, 챔버 내 살균제 농도를 1ppm 미만의 안전한 수준까지 완벽하게 제거합니다.
|

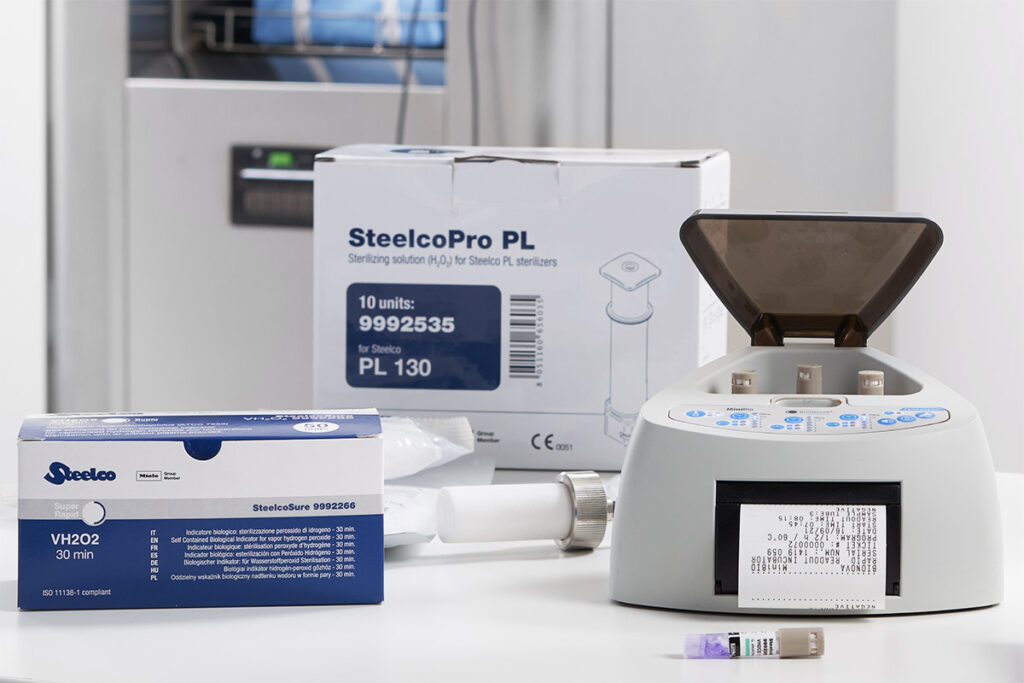

Cycle validation멸균 사이클 검증을 위한 당사의 솔루션 2. 생물학적 지시기용 배양기: 사용하는 BI 종류에 따른 일반형 및 초고속형 지원 3. 1형(Type 1) 화학적 공정 지시기 테이프 4. 1형(Type 1) 및 4형(Type 4) 화학적 공정 지시기 |  |
전체 유리 도어나 유리창이 달린 스테인리스 스틸 도어 버전 중 선택할 수 있습니다. 또한 기존에 설치된 피트(Pit, 바닥 파임 구조) 공간에 맞게 챔버 규격을 맞춤 제작해 드립니다.
챔버 전체를 거울처럼 매끄럽게 마감 처리한(Mirrored finished) AISI 316L 스테인리스 스틸로 제작했습니다. 멸균 공정에 사용되는 모든 종류의 화학적 소독액에 부식되지 않아, 오랜 기간 안심하고 깨끗하게 사용할 수 있습니다.
과산화수소 증기 발생기를 장비 내부에 탑재할 수 있으며, 시중에 나와 있는 모든 형태의 기존 외부 발생기와도 연동 가능합니다.
출입문에는 일체형 공기 주입식 가스켓(Inflatable gaskets)이 장착되어 있어, 무균(SPF) 장벽 시설 내부와 멸균 사이클이 작동하는 동안 챔버를 완벽하게 밀폐해 줍니다.
챔버 내부에 IP67 방수 등급의 콘센트가 설치되어 있어, 멸균 사이클이 돌아가는 중에도 케이지 교체 작업대(Changing station)나 개별 환기 케이지 공조 장치(IVC AHU)에 전원을 공급할 수 있습니다. 이를 통해 장비의 보이지 않는 내부 깊숙한 곳까지 완벽하게 멸균합니다.
터치스크린 HMI와 USB 포트가 포함된 산업용 PLC를 탑재했습니다. 전력·용수 등의 에너지 소비량을 측정하는 E-메터(E-meter) 기능과 실시간 자가 점검(Self-service), 태블릿 연동 기능까지 갖추고 있습니다.
Solutions Biomedical Research실험동물실은 청정구역, 비 청정구역의 엄격한 구획 관리를 바탕으로 케이지와 물병 등 기자재류를 사용 시 교차오염이 되지 않도록 처리하는 것이 중요합니다. 특히 SPF실이나 BSL-3, BSL-4실처럼 고위험군 생물안전 및 격리시설에는 품질과 안전이 인증된 제품을 사용해야 교차오염을 막고 정확한 결과의 신뢰성과 작업자의 안전한 환경을 조성할 수 있습니다. 당사는 귀사의 효율적인 운영을 위해 생각하고 최첨단 기술의 노하우를 제공할 것을 약속합니다. |  |
Decontamination Lock는 다음 국제 규격 및 관련 기준 요구사항을 충족하도록 설계되었습니다.
Decontamination Lock는 다음 국제 규격 및 관련 기준 요구사항을 충족하도록 설계되었습니다.
• EN 60204-1: 2006 + A1:2010
• EN ISO 12100: 2010
• 2006/42/EC (Machinery Directive)
• 2014/35/EU (Low Voltage Directive)
• 2014/30/EU (EMC Directive)
Usable dimensions
Door (WxH)
1170 x 2150 mm
46 x 89 in
Chamber depth
2300 mm
90 in
