MITO FB COMBI 모델은 물병과 뚜껑의 모든 처리 과정을 완전 자동으로 자동화하려는 콤팩트 시스템 수요에 맞춰 개발된 제품으로, 유연한 맞춤 구성이 가능한 통합 솔루션을 제공합니다. 4m² 미만의 최소한의 설치 공간(Footprint) 안에서 뚜껑 제거, 배수, 세척, 살균 소독, 물 충전, 뚜껑 결합까지 모든 과정을 한 번에 해결하는 올인원(All-in-one) 설비입니다.
다목적으로 설계되어 시중에 나와 있는 다양한 브랜드의 모든 물병 및 뚜껑 모델과 완벽하게 호환됩니다. 시간당 최대 720개의 물병과 720개의 뚜껑을 처리할 수 있는 고성능 장비이며, 자동 로딩(적재) 및 언로딩(하차) 시스템과의 연동을 지원합니다. 외부 챔버 도어 전체가 투명하게 제작되어 내부 챔버 상태와 진행 공정을 눈으로 쉽게 확인할 수 있습니다.
최고급 316L 스테인리스 스틸 재질의 챔버, 수조, 예열 탱크를 채택하여 장기적인 내구성을 확보하고 최고의 청결 상태를 유지합니다. 세척 및 헹굼 챔버에는 공간을 절약할 수 있는 스테인리스 스틸 재질의 인터락(Inter-Lock)식 슬라이딩 도어가 장착되어 있습니다.
또한 세척과 헹굼 시스템이 독립적으로 분리되어 교차 오염을 방지하며, 개별 분사 노즐이 급수병의 내외부 표면을 완벽하게 세척해 줍니다. 이 장비는 일직선 형태의 인라인(In-line) 방식은 물론, 오염 구역과 청정 구역을 나누는 패스쓰루(Pass-Through) 구조 모두에 적합합니다.

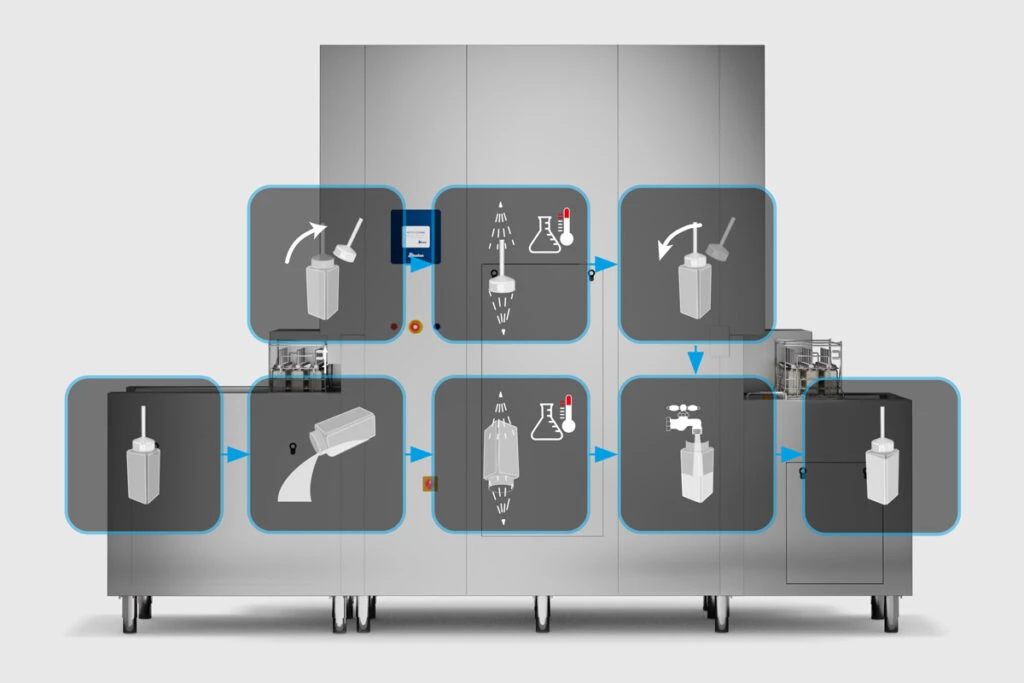

All-in-one solution하나의 자동화 시스템을 통해 다음 5가지 공정이 유기적으로 처리됩니다. 1.자동 로딩 테이블: 자동으로 세척할 물병 및 뚜껑 로딩(적재) 2.뚜껑 제거 및 배수: 물병의 뚜껑을 자동으로 분리하여 전용 세척 라인으로 보내고, 병에 남아 있던 물은 자동으로 비워냅니다. 3.세척 단계: 물병과 뚜껑은 인터락 장치가 달린 독립된 챔버에서 각각 따로 세척됩니다. 4.살균 소독 단계: 물병과 뚜껑 전용으로 설계된 개별 분사 노즐을 통해 헹굼과 살균 소독이 동시에 이루어집니다. 5.물 충전 단계: 선반이 정확한 위치에 자리를 잡으면 물병에 물을 채우는 작업이 자동으로 시작됩니다. 6.뚜껑 결합 단계: 모든 공정이 끝나면 처음에 분리했던 뚜껑을 물병에 자동으로 다시 씌워 결합합니다. |

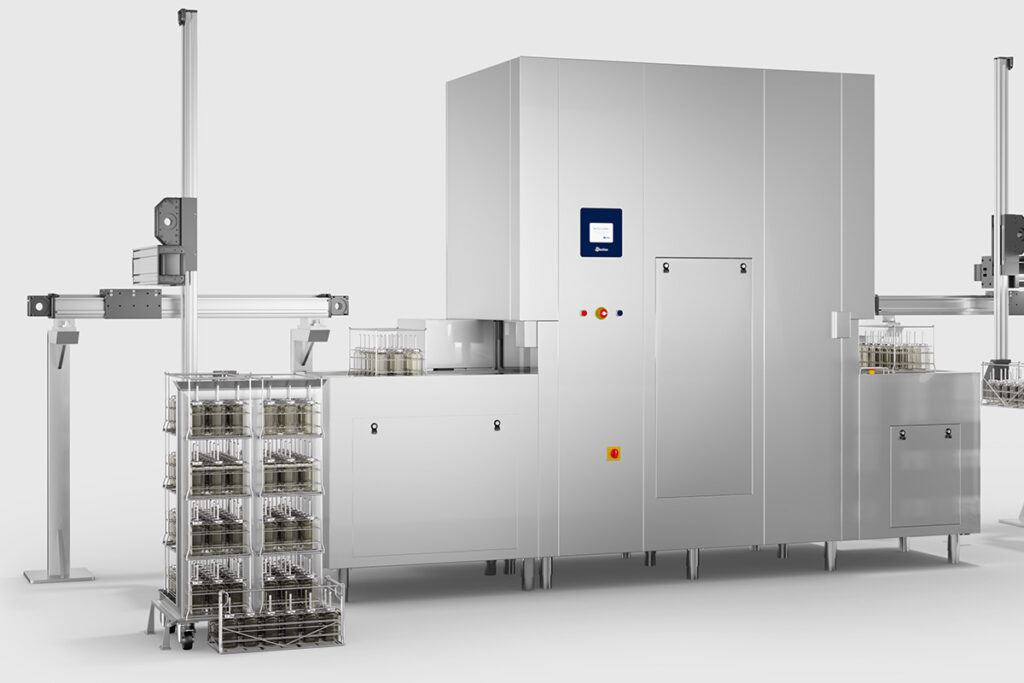

Complete automation현재 동물실험실은 빠르게 늘어나는 생산성 요구에 대응할 수 있는 설비를 필요로 합니다. MITO FB COMBI는 도입 초기 단계뿐만 아니라 장비를 운영하는 도중에도 언제든지 자동화 시스템을 추가로 장착할 수 있습니다. 이 장비는 직교(Cartesian) 로봇이나 다관절(Anthropomorphic) 로봇과 모두 결합하여 사용하실 수 있습니다. 이동카트에 적재된 물병 선반이 장비의 진입 및 배출측 도킹 스테이션에 위치하면, 로봇이 선반을 하나씩 집어 올려 로딩 컨베이어로 이동시킵니다. 로봇은 사전 프로그래밍에 따라 완전히 자동으로 구동될 수 있으며, 조작 패드를 이용해 작업자가 수동 모드로 전환하여 원격으로 제어할 수도 있습니다. |
Drinking water acidification unit option실험용 Mouse, Rat에게 공급하는 음용수는 연구 시설마다 미생물, 미네랄, 유기물 함량뿐만 아니라 수처리 방식에서도 큰 차이가 납니다. 가장 보편적이고 검증된 수처리 방법 중 하나는 급수병 내 세균 번식을 억제하기 위해 물을 산성화하는 것입니다. 당사의 음용수 산성화 장치는 물병 충전 모듈로 공급되는 물을 정밀하게 처리하도록 설계되었습니다. 이 장치는 요청에 따라 COMBI 작업대 근처에 설치하거나 장비 진입 또는 배출로에 일체형으로 매립할 수 있습니다 |  |

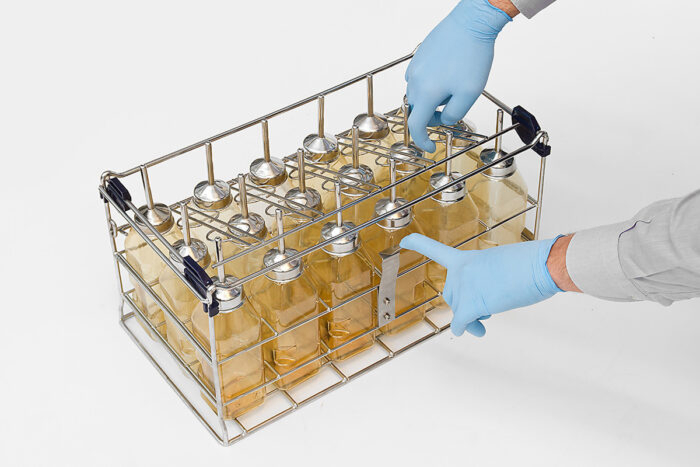

Customized crates and trolleys다양한 종류의 물병랙과 전용 이동카트가 준비되어 있습니다. 물병랙은 AISI 304 또는 316L 스테인리스 스틸로 제작되어 고압증기멸균(Autoclave)이 가능하며, 물병랙 덮개를 간편하게 열고 잠글 수 있는 스마트한 고정 장치가 장착되어 있습니다. 이동카트 역시 고압증기멸균이 가능하고 4개의 회전 바퀴가 달려 있으며, AISI 304 또는 316L 스테인리스 스틸 재질 중에서 선택할 수 있습니다. |  |
시간당 최대 1,440개의 물병과 뚜껑을 동시에 처리할 수 있어, 작업 시간과 인력을 크게 절감해 줍니다.
세척 및 헹굼 과정 동안 물병 전체를 빈틈없이 세척할 수 있도록 개별 분사 노즐을 갖추었습니다. 또한 85°C의 고온수 헹굼을 통해 확실한 살균 소독 효과를 제공합니다.
작업 동선에 따라 ＇좌에서 우(Left-to-Right)＇ 또는 ＇우에서 좌(Right-to-Left)＇ 방향으로 라인을 구성할 수 있으며, 오염 구역과 청정 구역을 나누는 패스쓰루(Pass-Through) 구조로도 결합이 가능합니다.
다목적으로 설계되어 시중에 나와 있는 다양한 브랜드의 모든 물병 및 뚜껑 모델과 완벽하게 호환됩니다.
연동 펌프(Peristaltic pump)를 통해 액상 화학 세제를 정밀하게 측정하여 자동으로 투입합니다.
사용자가 조작하기 쉬운 7인치 터치스크린 LCD 디스플레이가 포함된 PLC 제어 시스템을 탑재하여, 최대 65가지의 프로그램을 설정할 수 있습니다. USB 포트 지원은 물론 원격 서비스(Tele-service) 및 태블릿 연동 기능까지 갖추고 있습니다.
Solutions Biomedical Research실험동물실은 청정구역, 비 청정구역의 엄격한 구획 관리를 바탕으로 케이지와 물병 등 기자재류를 사용 시 교차오염이 되지 않도록 처리하는 것이 중요합니다. 특히 SPF실이나 BSL-3, BSL-4실처럼 고위험군 생물안전 및 격리시설에는 품질과 안전이 인증된 제품을 사용해야 교차오염을 막고 정확한 결과의 신뢰성과 작업자의 안전한 환경을 조성할 수 있습니다. 당사는 귀사의 효율적인 운영을 위해 생각하고 최첨단 기술의 노하우를 제공할 것을 약속합니다. |  |
Meets European requirements EN 61010-1, EN 61010-2-040, EN 61326-1.
Overall dimensions (WxDxH)
3395 x 1165 x 2490 mm
134 x 46 x 98 in
Semiautomatic feeding bottles washer
Semiautomatic feeding bottles washer - 2x18 bottle crates per cycle
All-in-one solution for feeding bottles treatment
